多普勒流量计作为流体测量的关键设备,其安装质量直接影响测量数据的准确性与设备使用寿命。科学规范的安装流程需结合设备原理、测量需求与现场环境综合设计,以下从安装准备、具体实施与后期防护等维度展开详细阐述。
一、安装前期的环境勘察与材料筹备
安装前需对所处工况进行系统性调研。应先确认流体性质,包括流速范围、杂质含量、温度及酸碱性等参数,这是因为流体中颗粒杂质含量会影响多普勒效应的测量精度,若流体为纯净水等杂质极少的介质,可能导致测量偏差。同时要勘查安装位置形态,理想的安装段应选取具有固定断面的顺直段,该段长度比较好达到渠道水力半径的 15 - 20 倍,且此范围内不得存在水闸、堰等过流阻挡物,如此才能保证流体流态均匀稳定,为准确测量奠定基础。
材料准备环节需依据安装方式精确配置。当采用常规安装时,需准备 M860 金属膨胀螺栓 4 个、冲击钻及 M10 钻头,同时配备长度适宜的线管与 30 - 40cm 的软管,管卡数量则根据线缆敷设路径确定。而支架安装时,要准备 M84 不锈钢螺丝及配套的平垫、弹簧垫、螺母,3501202mm 的不锈钢板与 60*35mm 的不锈钢方钢,方钢长度需结合现场情况裁切,此外还需准备不锈钢管、呆扳手及 10 - 30cm 的软管等材料。

二、不同场景下的安装实施技术
1.常规硬基环境安装工艺

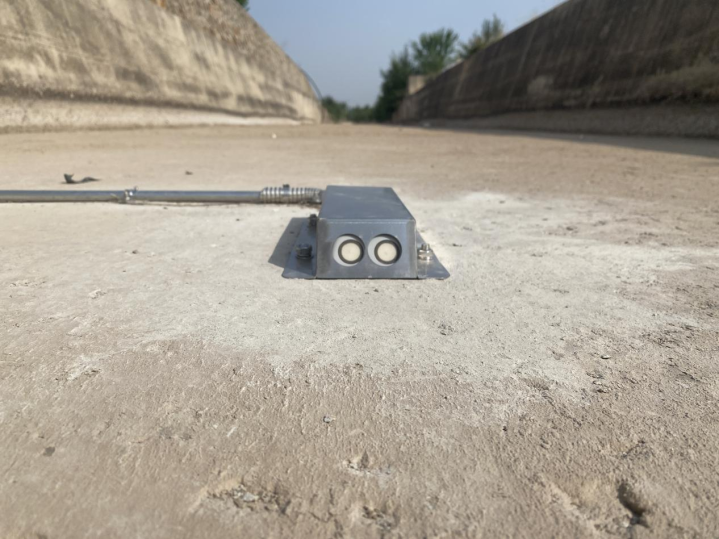

在无水且底部为硬基的环境中,安装人员首先要在渠道平整中心位置定位,按照流量计 L 型支架的孔位标记打孔点。使用 M10 钻头与冲击钻完成打孔后,将金属膨胀螺栓植入孔中,把流量计固定在硬基地面。此过程中需确保流量计处于渠道中间位置,且逆水流方向水平安装,因为倾斜安装会导致流速测量偏差。固定完成后,把软管套在流量计尾部,对电缆进行防护,再将剩余线缆穿入线管,线管敷设需遵循防水、防碾压的原则,确保电缆末端处于干燥环境,避免因线缆进水损坏设备。
2.复杂工况下的支架安装技术

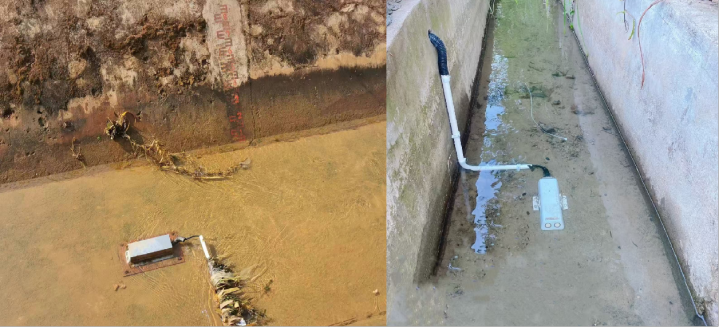

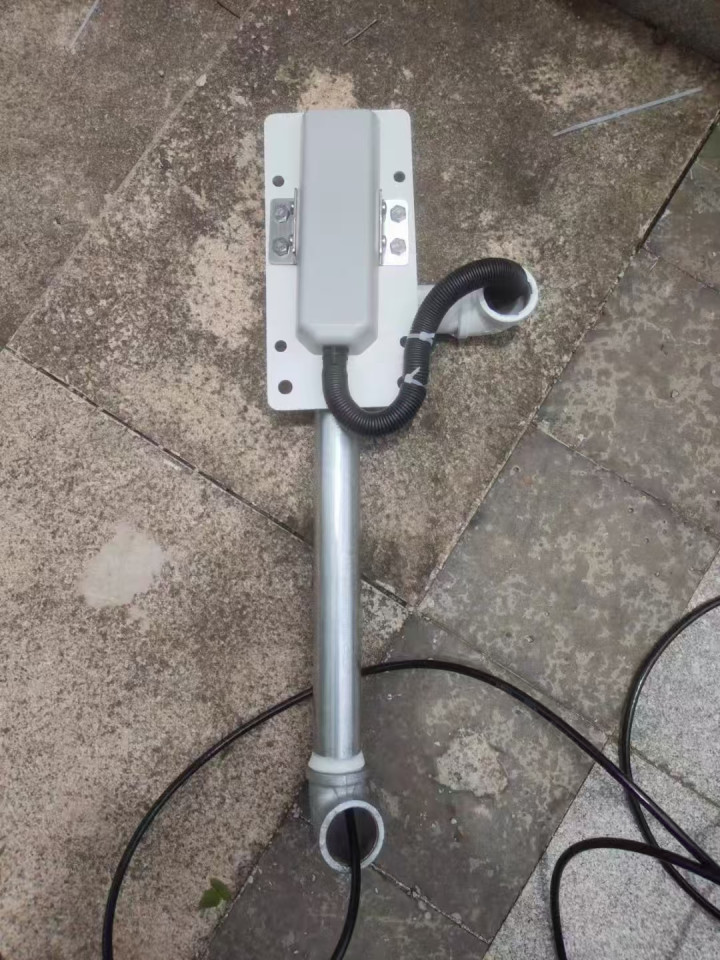

对于长期有水或底部为淤泥的场景,支架安装方式分为斜面式与直角式。以斜面式安装为例,操作人员先用 4 颗 M8*4 不锈钢螺丝将流量计固定在不锈钢板上,再根据现场斜面角度,用螺丝将不锈钢板与方钢连接。连接时要保证方钢未固定端的角度与河边、渠边斜面一致,可通过焊接或螺纹连接方式固定。组装好的设备需顺角度放入河中,注意设备不能完全接触河底,防止淤泥、水草干扰测量,同时在水流较大的河道,要在不锈钢管下方焊接钢板,通过膨胀螺栓将钢板固定在渠岸,加强设备固定强度。
直角式安装适用于井下或墙面固定场景。在井下安装时,将方钢与不锈钢管组成直角结构,用螺丝固定流量计后,把整体结构固定在井壁上。对于水流平稳的场所,设备整体长度应不大于井口直径的 500mm;而水流较快且有漂浮物的环境,方钢长度需与井口半径相近,安装后要检查各部件紧固性,防止设备在水下抖动影响测量精度。

三、安装过程中的关键技术要点
流量计探头的安装方位至关重要。操作人员必须保证探头前方 20cm 范围内无遮挡物,像石头、凸起障碍物等都需提前清理,防护板等保护设施也不能距离探头太近,否则会阻挡超声波信号,导致测流数据不准。同时,流量计底部需保持水平,若地面存在突起,会使设备安装不平稳,影响流速测量的线性度。
电缆处理是安装中的关键环节。由于电缆内部含有导气管,安装时不能将电缆放置在水中,末端需置于干燥位置。敷设电缆时要避免折弯,以防内部气管堵塞或破裂,同时要用软管套住尾部电缆并固定,软管与线管接头处需包扎严密,防止水流渗入。在汛期或可能有重物碾压的区域,电缆敷设路径要避开危险地带,或采取埋地、加装防护套管等措施。
四、环境适应性安装防护策略
针对流体特性的防护措施必不可少。当流体中含有大量石头或汛期有滚石时,需在设备周边安装隔离防护板或保护支架,防止滚石撞击设备。若水中有水草或沉底垃圾,要在安装前清理干净,避免水草缠绕探头、垃圾堆积影响流态,导致测量误差。对于有酸碱性的流体,因流量计外壳不耐酸碱,安装前需确认流体性质,若不慎接触酸碱物质,应立即用清水冲洗外壳。
安装后的调试与检查流程同样重要。设备安装完成后,操作人员需连接通讯电缆,通过数据接收软件查看实时数据,检查水温、流速、水位等参数是否正常。同时要测试设备的数据刷新频率与通讯协议,确保 RS485 接口通信稳定,Modbus - RTU 协议数据传输准确。在试运行期间,要观察设备在不同流量工况下的测量表现,若发现数据异常,需及时排查安装问题,如探头方位是否正确、电缆连接是否松动等。
